一，概述：

?根據齒輪馬達原理研發的一種新型容積式流量計，用于精密的連續或間斷的測量管道中液體的流量或瞬間流量，適合于重油、聚乙烯醇、樹脂等粘度較高介質的流量測量，微小流量即可準確計量。

? ? 二，工作原理與結構：

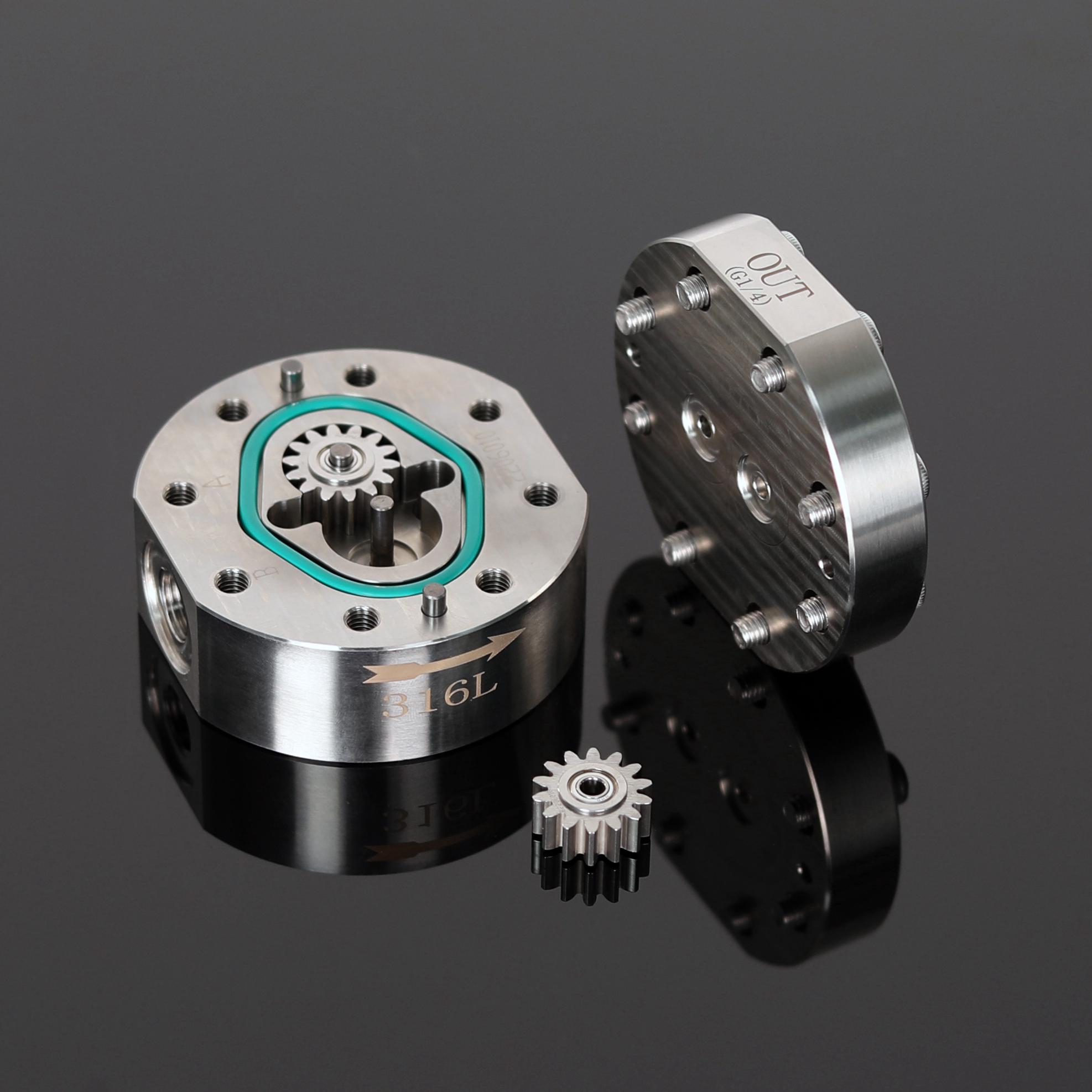

? ? ?流量計腔體內有一對互相嚙合的齒輪作為轉子，兩個齒輪與腔體可以分別構成一個固定的體積，稱為標準容積、流量就是通過計算一定時間內來流通過標準容積的個數來計量。如下圖：

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? 三，結構特點：

? ? ? ?根據齒輪馬達原理，測量齒輪由液流驅動。

? ? ?? 齒輪在測量腔內無接觸運行。采用低摩擦球軸承或滑動軸承。

? ? ?? 齒輪的運動由位于蓋板內的無接觸的傳感器檢測。傳感器室和計量器室之間安裝了一塊非磁性抗壓隔板。

? ? ?? 當計量機構轉動一個齒時，傳感器發出一個信號，對應一個齒容量 Vgz。

? ? ?? 通過前置放大器將信號轉換為方波信號。

?

? ?出品單位：?多欽儀表（上海）有限公司

?四，產品特性

? ? ?? 針對各種應用，借助不同的間隙、不同的軸承類型及不同材料，CL 系列齒輪式流量計可實現不同介質的測量。

? ? ?? 具有廣泛的測量范圍和多種規格，可以滿足不同的需求。

? ? ?? 在指定范圍內，測量不受粘度影響。

? ? ?? 低壓降

? ? ?? 高靈敏測量

? ? ?? 高工作壓力

? ? ?? 低噪音

? ? ?? 具有出色重復精度的高精度測量

? ? ?? 在較廣的溫度范圍內，輸出信號不受溫度影響

? ? ?? 在低流速測量范圍的下限依然能保持高精度

? ? ?? 電子元件的高操作可靠性

? ? ?? 前置放大器終端易于使用??

? ? 五，技術指標

? ? ? ? 環境溫度:–30°C –? +60°C

? ? ? ? 介質溫度:–60°C – +150°C

? ? ? ? 殼體材料:不銹鋼316L

? ? ? ? 齒輪材料:不銹鋼316L，德標不銹鋼1.4122

? ? ? ? 軸? ? 承:不銹鋼球軸承,鎢鋼合金滑動軸承

? ? ? ? 最大允許雜質粒子介質尺寸（單位：μm）：20μm

? ? ? ? 測量范圍:0.005-100 L/min

? ? ? ? 精度（測量值）:±0.5%當 ≥20 cSt 時

? ? ? ? 粘度:1～100000 cSt

? ? ? ? 最大圧損?pmax：16bar(和介質粘度大小/流速大小有關）

? ? ? ? 最大耐壓:40MPa

典型應用：

技術規格：

規格尺寸圖：

?

型號規格：

?
